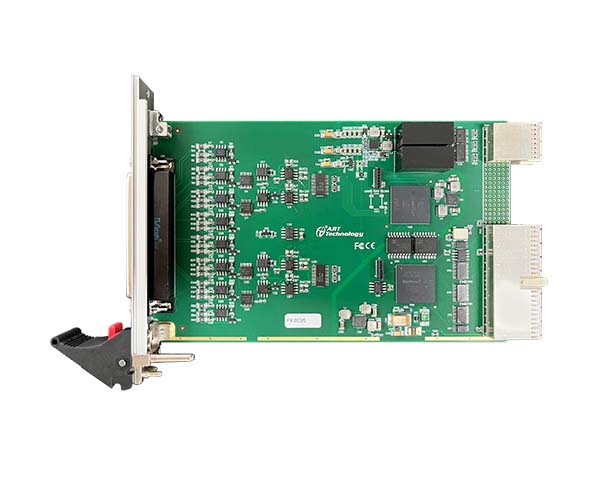

PXI8095热电阻采集卡是针对PT100传感器设计的高分辨率温度测量模块，最高支持8个热电阻测量通道，可为3线制或4线制电阻温度探测器提供集成式数据采集和信号调理。
通道 | 8ch |
测量温度 | -200 °C~ 850 °C, PT100 RTD |
测量范围 | 0~400Ω |
激励电流（每通道） | 1mA |
ADC分辨率 | 24 bits |
接线模式 | 3/4线模式 |
采样速率 | 单通道最高100 S/s |
测量精度 | ±0.1% @校准时温度±10℃ |
时钟源 | 板载晶振、PXI_CLK10M时钟信号 |
通道扫描模式 | 异步循环扫描 |
共模电压范围 | ±10VDC （通道对COM端、通道间） |
共模抑制（CMRR） | 100dB |
噪声抑制比 | 70dB |
触发源 | 软件触发、PXI Trigger触发 |
存储深度 | 16K字节FIFO |
校准 | 开放于用户，软件界面手动校准 |
连接器 | DB37母座 |
