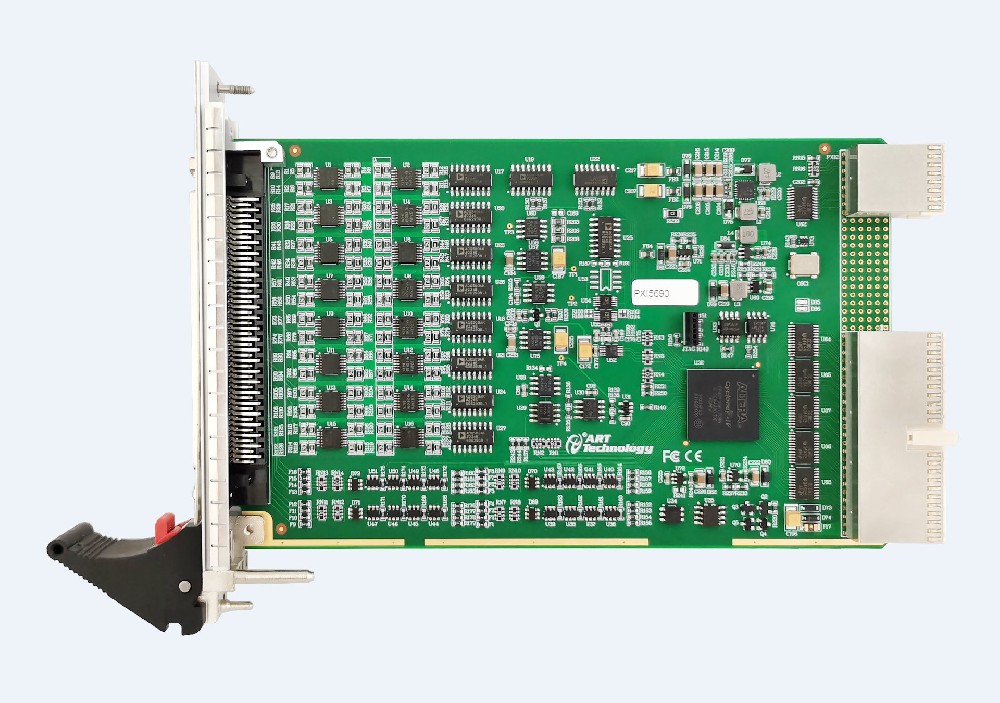

阿尔泰 PXI5690-D3 是一款 PXI 总线数据采集卡，支持 64 路单端 / 32 路差分模拟输入（16 位分辨率，250K 采样率，采样范围 ±30V，保护电压 ±100V），配备 8 路 DIO 及 8 路 PFI，含 8K FIFO 缓存，适配单点 / 有限点 / 连续采样模式，支持模拟与数字边沿触发，附 A100D-II 及专用线缆，适用于工业高精度数据采集场景。
模拟量输入 | 通道数 | 64通道（RSE）、32通道（DIFF） |
分辨率 | 16bit | |
存储器深度 | 8K 点FIFO | |
采集速率高达 | 250Ksps | |
外时钟范围 | 0~250KHz | |
校准方式 | 外部接基准源、软件自动校准 | |
通道扫描方式 | 异步循环扫描 | |
采样模式 | 按需单点采样、有限点采样、连续采样 | |
采样范围 | ±30V | |
| 保护电压 | ±100V | |
触发方式 | 开始触发、软件强制触发、暂停触发 | |
触发类型 | 模拟边沿、数字边沿 | |
耦合方式 | 直流耦合 | |
输入阻抗 | 300KΩ | |
| DIO数字量输入输出 | 通道 | 8路不带缓存DIO 8路PFI |
采样方式 | 按需单点采样 | |
存储器深度 | 无 | |
电气标准 | TTL兼容 | |
配置方式 | 程控I/O方向与状态 | |
| 最大输入范围 | 0V~5V | |
输入/输出速率 | 10MHz | |
下拉电阻 | 10KΩ | |
单通道最大驱动能力 | -20mA @Source电流 25mA @Sink电流 | |
过压保护 | -5V~10V |
