模拟量输入通道数16通道（RSE、NRSE）、8通道（DIFF）分辨率16bit存储器深度4K点FIFO采集速率高达250Ksps校准方式软件自动校准通道扫描方式异步循环扫描采样模式按需单点采样、有限点采样、连续采样量程±10V、±5V、±2V、±1V触发方式开始触发、参考触发、暂停触发触发类型模拟边沿、模拟窗、数字边沿耦合方式

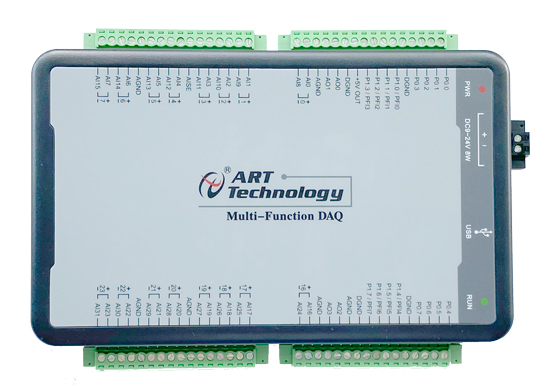

USB3160A/USB3161A 是阿尔泰科技推出的两款高性能、多功能数据采集模块，可实现模拟量输入、模拟量输出、数字量输入输出、计数器等多种功能，适用于工业测量、自动化测试、科研实验等多种场景的数据采集与控制任务。
模拟量输入 | 通道数 | 16通道（RSE、NRSE）、8通道（DIFF） | |
分辨率 | 16bit | ||
存储器深度 | 4K 点FIFO | ||
采集速率高达 | 250Ksps | ||
校准方式 | 软件自动校准 | ||
通道扫描方式 | 异步循环扫描 | ||
采样模式 | 按需单点采样、有限点采样、连续采样 | ||
量程 | ±10V、±5V、±2V、±1V | ||
| 触发方式 | 开始触发、参考触发、暂停触发 | ||
触发类型 | 模拟边沿、模拟窗、数字边沿 | ||
耦合方式 | 直流耦合 | ||
输入阻抗 | 1GΩ | ||
模拟量输出 | 通道数 | 4路 | |
分辨率 | 14bit | ||
采样范围 | ±10V、±5V | ||
采集速率高达 | 500Ksps | ||
校准方式 | 软件自动校准 | ||
生成模式 | 单点（按需）生成、有限点生成、连续生成 | ||
触发方式 | 开始触发、暂停触发 | ||
触发类型 | 数字边沿 | ||
数字量 | 通道数 | 16 Line | Port0：8 Line |
| |||
电气标准 | TTL兼容 | ||
配置方式 | 程控I/O方向与状态 | ||
默认上电状态 | 用户可配置 | ||
输入输出逻辑电平 | 高电平：高达5V，低至3V 低电平：高达0.8V，低至0V | ||
单通道驱动能力高达 | -20mA @ Source电流 25mA @Sink电流 | ||
CTR计数器 | 通道数 | 2路多功能计数器 | |
计数器位数 | 32位 | ||
计数器源 | |||
输入频率高达 | 5MHz | ||
电平脉宽低至 | 100nS | ||
电气标准 | TTL电平 | ||
采样方式 | CI：按需单点采样 | ||
CO：单点（按需）生成、有限点生成、连续生成 | |||
接口：采用 USB3.0 Super Speed 总线，传输速率达 5Gb/s；配备带固定螺栓的 3.5mm 间距端子连接器。
电源：外部供电支持 9V-24V（≥8W），具备过流、过压、防反接保护。
工作环境：工作温度 0℃-50℃，存储温度 - 20℃-70℃；工作相对湿度 10%-90% RH（无结露），存储相对湿度 5%-95% RH（无结露）。
1. 驱动与开发套件
ART-DAQ：阿尔泰科技专用驱动程序及开发套件，支持设备的各种数据采集与控制功能。
支持系统：Windows 10/8/7/XP，LabVIEW RT（Linux 请咨询技术支持）。
支持语言：C/C++、LabVIEW 等，提供 VC、C#、LabVIEW 编程范例
2. 软件功能
提供模拟量输入 / 输出、数字量输入 / 输出、计数器等功能的配置与控制接口，支持多种采样模式（按需单点、有限点、连续采样）和触发模式（软件触发、数字触发等）。
工业测量：可用于生产线的温度、压力、流量等参数监测。
自动化测试：适用于电子设备、传感器等的性能测试与验证。
科研实验：满足物理、化学等实验中的数据采集与分析需求。
其他场景：如医疗设备监测、环境监测等领域。
产品包装包含：USB316xA 板卡 1 个、阿尔泰科技软件光盘 1 张（含 ART-DAQ 安装包、电子版用户手册）。
保修政策：产品自出厂之日起，2 年内若因质量问题（非人为损坏）可免费维修。
返修注意事项：返修时需随产品一同寄回质保卡和用户问题描述单，以便快速处理。
设备支持多卡同步功能，可通过主从卡级联、共同外触发或外时钟实现同步采样。
安装与使用时需注意静电防护，避免触碰电子元件，遵守操作规范以确保设备性能与寿命。
