PC/104总线简述  |
 |
PC/104是一种专门为嵌入式控制而定义的工业控制总线, 是PC总线在嵌入式应用中的衍生产物，堆栈式结构,在国际上广泛流行,被IEEE协会定义为IEEE-P996.1.我们知道, IEEE-P996是PC/XT和PC/AT工业总线规范,而从PC/104被定义为IEEE-P996.1就可以看出,PC/104总线实质上是一种紧凑型,小型化的IEEE-P996.其总线信号定义和PC/AT基本一致,但电气和机械规范却完全不同,是一种优化的,小型化的,堆栈式结构的嵌入式控制系统.相对于普通计算机上PCI及PCI Express,在PC/104嵌入式计算机中被分别定义为PC/104plus(或PCI-104)及PCI/104 Express(或PC/104 Express)2006年由Felix Kunz先生为PC/104协会起草,定义了新一代基于PC/104的PCI/104Express总线规范,于2008年首季度被正式认定为IEEE总线规范之一,成为国际标准。 |
  |
| 有关PC/104,PC/104plus及PCI/104Express: |
| PC/104有两个版本, 8位和16位总线，分别与普通PC的PC/XT和PC/AT相对应,其有效信号与PC/XT及PC/AT完全一致,有时也被称之为PC/104的ISA总线，在PC/104总线的两个版本中,8位PC/104总线，共有64个总线管脚(单列双排插针和插孔),16位总线为(64+40=)104个总线管脚(双列双排插针和插孔) ,其有效信号线和控制线完全与“PC/XT”和“PC/AT”兼容.仅仅增加了几个定位孔,VCC及GND。 |
| PC/104plus(也称之为PC/104+),则与PCI总线相对应,有时也被称之为PC/104的PCI总线.真正意义上PC/104plus总线产品应同时包含ISA和PCI两个总线,而将仅仅包含PCI部分的产品称之为PCI-104。但基于历史上约定俗成的叫法,我们通常会把PC/104板上的PCI总线也称之为PC/104plus,PC/104plus(PCI-104)为单列三排120个总线管脚,有效信号线和控制线和PCI总线完全兼容.与我们的计算机一样,一个计算机主板可以同时拥有PC/AT和PCI总线,一个PC/104的CPU模块则可以同时拥有PC/104和PCI-104总线 |
 PCI/104 Express则与PCI-Express(PCIe)及PCI双总线相对应,有时也被称之为PC/104上的PCI Express+ PCI总线，真正意义上PCI/104-Express总线产品应同时包含PCI和PCI-Express两个总线,而将仅仅包含PCI-Express部分的产品称之为PCIe/104, PCIe/104是高速串行总线,有20个PCI Express内部总线通道(Lane),采用150芯高密堆栈式总线连接器将各个带有Express总线的PC/104相连.与我们的计算机一样,一个通用高速计算机主板可以同时拥有PCI和PCIe总线,一个PCI/104 Express的CPU模块则可以同时拥有PCI-104和PCIe/104两个总线同时在板,新一代PCI/104-Express产品中的PCIe/104在板上占据了原来PC/104(ISA)的位置,也就是说,新一代的PC/104 Express产品中包含PCI-104(PCI)和PCIe/104,但不再拥有PC/104(ISA)总线。 |

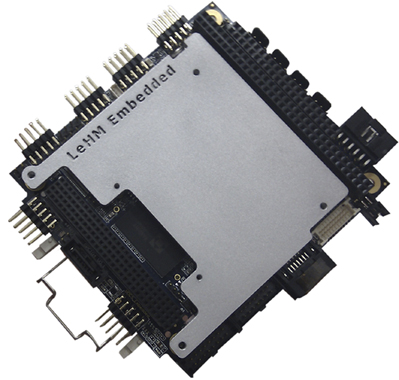

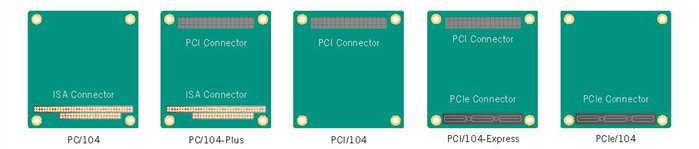

| 以下是PC/104总线的发展和演变图 |
 |

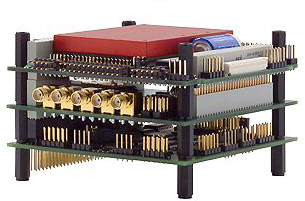

相关说明：对比PC/104与普通PC,我们可以看到PC/104总线产品与PC/XT和PC/AT兼容.PC/104plus与PC/AT及PCI兼容，PCI/104 Express与PCIe及PCI兼容,PCIe/104则与PCIe完全兼容。在硬件上PC/104与PC主板主要存在着以下几方面的不同：A.小尺寸结构,PC/104标准模块的机械尺寸为:3.8x3.6英寸(96x90mm),B.堆栈式，“针”“孔”总线连接，即PC/104总线模块之间总线的连接是通过上层的针和下层的孔相互咬和相连,有极好的抗震性。C. 6mA总线驱动既可使模块正常工作，低功耗，减少元件数量,本网站所列大部分产品的驱动能力为24mA, D.自我堆栈式连接，无须母板。 |
