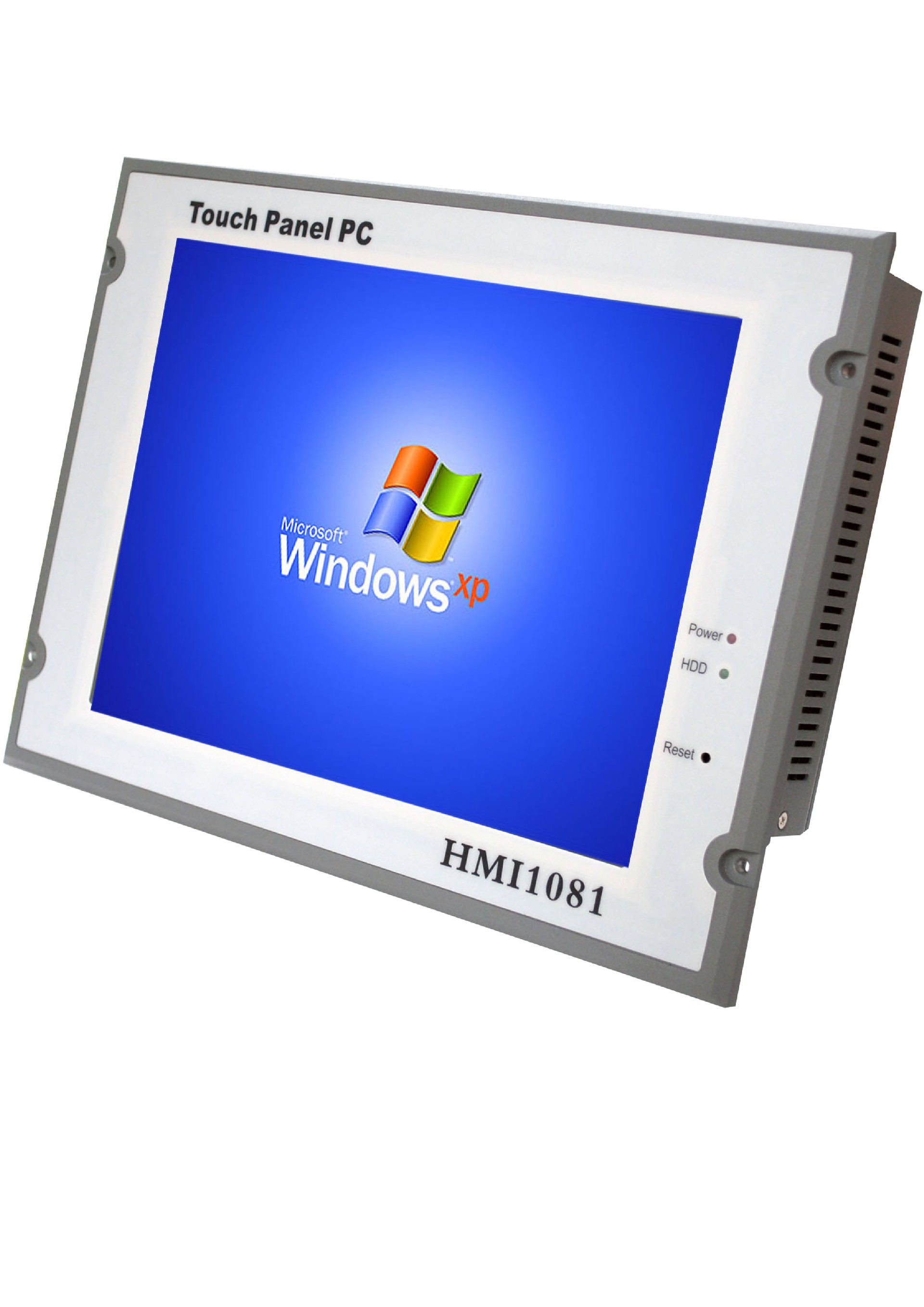

HMI-1081人机界面是一款基于Intel Atom N270处理器的低功耗高端人机界面，它基于PC，带有10.4”真彩TFT LCD显示屏和高精密4线电阻式触摸屏并支持视频VGA视频输出、自带1个10/100/1000Base-T自适应以太网口。产品采用2.5”320G SATA硬盘并支持扩展CF卡，支持2GB的DDR2 400/533，电源采用24V DC输入,软件驱动支持windows 2000/XP/Vista，板载低功耗1.60GHz cpu更耐冲击与振动，产品轻薄美观具有良好的散热性能，面板防水防尘，杜绝产品安装好后现场的水滴灰尘进入设备。
对于系统集成商而言，这种设计紧凑、简单的系统能够方便的进行各种应用，一般用于工厂自动化系统，机械生产过程控制等，该人机界面对于各种应用的运行要求而要是性能可靠、成本节约的解决方案。
| 机构和电源 | |
| 尺寸（W x H x D） | 280 x 220 x 59 mm |
| 重量 | <3.6kg |
| 输入电压 | 24V DC，1.5A-2A |
| 磁盘 | 支持一个2.5” SATA HDD驱动器 |
| 标准PC功能 | |
| CPU | 1.60G Hz板载Intel Atom N270/512KB L2缓存 |
| BIOS | AMI 16Mbit flash BIOS,ACPI 2.0 兼容 |
| 芯片组 | Intel 945GSE+Intel ICH7M |
| 前端总线 | 533MHz二级缓存：512KB |
| 系统存储 | 200 PIN SO-DIMM插槽，支持2GB的DDR2 400、533 |
| 键盘鼠标接口 | USB |
| 串行端口 | 一个隔离RS232，一个非隔离RS232，兼容16C550UARTS |
| 通用串行总线（USB）端口 | 支持4个USB （2.0版） |
| 固态硬盘 | 支持一个用于Type I/II CF（True IDE模式）的50针插槽 |
| RTC电池 | 3.0V@195mA锂电池 |
| 电池管理 | 支持的省电模式有全速模式（SO），待机（SI）。APM 1.2兼容 |
| VGA/LCD接口 | |
| 芯片组 | 集成于Intel 945GSE |
| 帧缓存 | 支持带128M帧缓存的系统内存 |
| 接口 | VGA/LCD接口，支持18位的TFT |
| 显示模式 | CRT模式：支持2048 x 1536@32bpp（60Hz）；LCD：800 x 600@16bpp （60Hz） |
| 以太网接口 | |
| 以太网控制器 | 完全符合10/100/1000IEEE802.3规格。支持802.1p 802.1q，包括软件驱动和启动ROM |
| 1000/100/10 Base-T自适应能力 | |
| 环境参数 | |
| 工作温度 | -10°C--+50°C |
| 存储温度 | -20°C--+60°C |
| 相对湿度 | 10--95%@40°C |
| 触摸屏 | |
| 类型 | 模拟电阻式 |
| 分辨率 | 连续 |
| 透光率 | 80% |
| 控制器 | USB接口 |
| 功耗 | <5V@60mA |
| 软件驱动 | 支持windows 2000/XP/Vista |
| 触控寿命 | 三千五百万次 |
| LCD规格 | |
| 显示屏类型 | 10.4” TFTLCD |
| 最大分辨率 | 800 x 600 |
| 亮度 | 400cd/m2 |
| 点距 | 0.297 x 0.297（mm） |
| 视角 | 70°（左）、70°（右）、80°（上）、80°（右） |
| 存储温度 | -20°C--+80°C |
| 工作温度 | -20°C--+70°C |
