总线型号ADDACTRDIOPCIePCIe9782B16路18bit500KS/s4路16bit500KS/s2路32路P0，8路P1，8路P2AI模拟量输入采样范围±10V、±5V、±2V、±1V采集方式同步采集采集模式按需单点采样、有限点采样、连续采样存储器深度16K字（点）FIFO触发类型软件强制触发、模拟量触发、数字量触发AO模拟量输出采样范围±10V通道输出模式同
总线 | 型号 | AD | DA | CTR | DIO | ||||

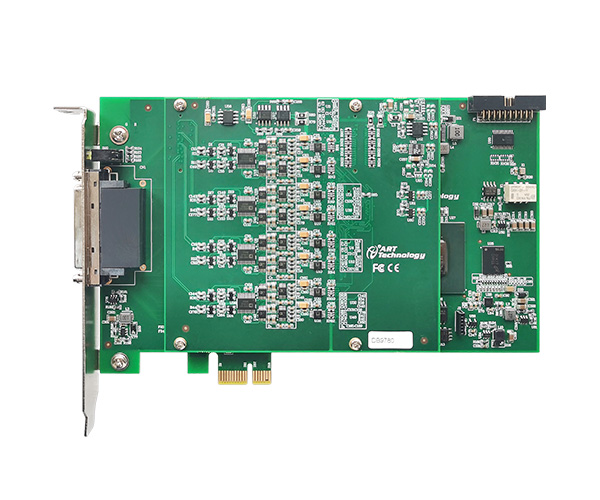

| PCIe | PCIe9782B | 16路 | 18bit | 500KS/s | 4路 | 16bit | 500KS/s | 2路 | 32路P0，8路P1，8路P2 |
AI模拟量输入 | 采样范围 | ±10V、±5V、±2V、±1V |
采集方式 | 同步采集 | |
采集模式 | 按需单点采样、有限点采样、连续采样 | |
存储器深度 | 16K字（点）FIFO | |
触发类型 | 软件强制触发、模拟量触发、数字量触发 | |
AO模拟量输出 | 采样范围 | ±10V |
通道输出模式 | 同步输出 | |
生成模式 | 单点（按需）生成、有限点生成、连续生成 | |
存储器深度 | 16K字（点）FIFO | |
触发类型 | 软件强制触发、模拟量触发、数字量触发 | |
CTR计数器 | 计数器位数 | 32位 |
电气标准 | TTL电平 | |
计数器功能 | CI：边沿计数、频率测量、周期测量、半周期测量、脉宽测 量、双边沿间隔测量、线性位置测量、角度位置测量 | |
CO：脉冲输出 | ||
采样方式 | CI：按需单点采样、有限点采样、连续采样 | |
CO：按需单点采样、有限点采样、连续采样 | ||
DI/O | 通道数 | 32路支持带缓存DIO：P0.<0..31>； 16路PFI：PFI<0..7>/P1 ，PFI<8..15>/P2。 |
配置方式 | 程控I/O方向与状态 | |
DIO存储器深度 | 2K点FIFO | |
软件自动校准 | ||
支持多卡同步 | ||
